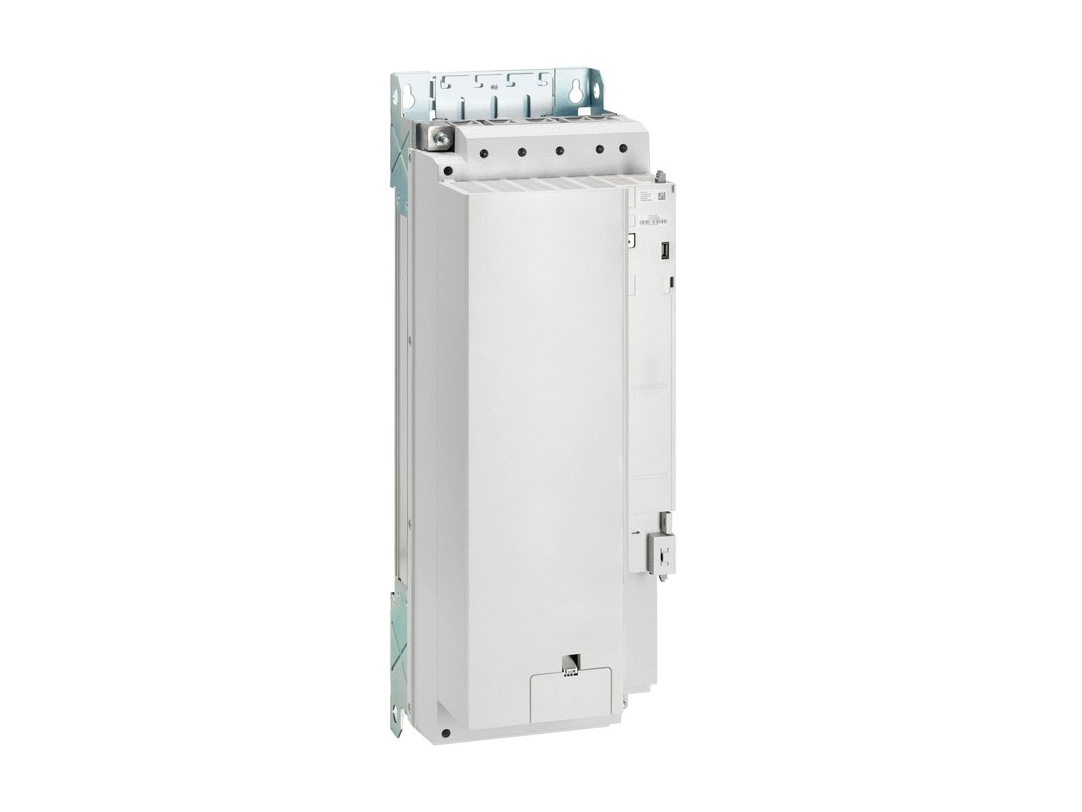

| Ký hiệu sản phẩm | VLB3 | |
| Đặc điểm chung | ||
| Nguồn cấp | 400VAC đến 480VAC 50/60Hz |
|
| Điện áp định mức đầu ra | VAC | Ba pha 0…480VAC 0 – 599Hz |
| Dòng điện định mức đầu ra | A | 180 |
| Công suất | kW | 90 |
| HP | 120 (Tải nặng) / 150 (Tải tiêu chuẩn) | |
| Bộ lọc EMC | Bộ lọc EMC tích hợp cat.C1/C2 | |
| Đặc tính kỹ thuật | ||
| Kiểu đầu vào | ||
| Điện áp định mức | VAC | 400…480 |
| Dải điện áp hoạt động | VAC | 340…528 |
| Tần số định mức | Hz | 50/60 |
| Dải tần số hoạt động | Hz | 45…65 |
| Dòng điện định mức không có cuộn cảm | ||
| Dòng điện định mức có cuộn cảm | 168 (tải nặng) / 200 (tải tiêu chuẩn) | |
| Loại đầu ra | Ba pha | |
| Dải điện áp đầu ra | VAC | 0…480 |
| Dải tần số đầu ra | Hz | 0…599 |
| Dòng điện quá tải | %/s | 150% trong 60 giây; 200% trong 3 giây |
| Công suất đầu ra | 121 (tải nặng) / 145 (tải tiêu chuẩn) | |
| Mất nguồn | 4kHz: 1961W (tải nặng) / 2348 (tải tiêu chuẩn) | |
| Điện trở hãm | Có | |
| Tần số sóng mang | 2…16kHz | |
| Chiều dài cáp nối tới động cơ tối đa | ||
| Cáp chống nhiễu |
Without EMC category: 15m Category C1: 3m Category C2: 15m Category C3: 15m |
|
| Không chống nhiễu |
Without EMC category: 30m | |
| Các chức năng | ||
| Các chế độ điều khiển | – Chế độ V/F – Torque – Vector vòng hở (open loop vector control) – Vector vòng kín (closed loop vector control) – Chế độ tiết kiện điện (ECO) – Điều khiển Servo bằng Encoder – Đa cấp tốc độ – PID – Simple PLC |
|
| Tín hiệu tham chiếu tốc độ | – Chiết áp (0…10kΩ) – Điện áp: 0 đến 10VDC hoặc -10VDC đến +10VDC – Tín hiệu dòng điện: 0/4 mA đến 20mA – Bàn phím trên mặt keypad – Đa cấp tốc độ thông qua terminal DI đầu vào |
|
| Chế độ 3-wire control | Có | |
| S-shape curves | Có | |
| Slip compensation | Có | |
| Access to DC bus | Có | |
| Phanh DC | Có | |
| Bơm DC khi khởi động | Có | |
| Điều khiển PID | Có, với chức năng ngủ và thức | |
| Điều khiển tuần tự (tần số/chu kỳ thời gian có thể lập trình) |
Có | |
| Tốc độ đặt trước | Có | |
| Chiết áp động cơ | Có | |
| Bộ cấu hình tham số khác nhau | Có | |
| Chức năng chuyển đổi thông số | Có | |
| Menu các thông số yêu thích | Có | |
| Tự động dò thông số | No | |
| Chức năng an toàn Tắt mô-men xoắn an toàn (STO) |
Tùy chọn | |
| Đầu vào đầu dò PTC | Có | |
| Các chức năng bảo vệ | – Quá dòng – Ngắn mạch/ chạm đất đầu ra – Quá/thấp áp – Mất pha động cơ – Quá nhiệt động cơ – Quá tốc độ – Đảo ngược tốc độ |
|
| Chức năng đặc biệt | Điều khiển PID đa bơm (1 bơm chính điều chỉnh tần số + 2 bơm phụ kích hoạt ở chế độ trực tiếp trong trường hợp cần thiết) | |
| Đầu vào và đầu ra | ||
| Số lượng đầu vào kỹ thuật số | Nr. | 5 |
| Loại đầu vào kỹ thuật số | Tùy chọn loại PNP hoặc NPN | |
| Số lượng đầu ra kỹ thuật số | 2 | |
| Chức năng các chân đầu ra kỹ thuật số | 1 đầu ra rơle có tiếp điểm chuyển đổi (CO SPDT) + 1 đầu ra kỹ thuật số |
|
| Thông số định mức đầu ra kỹ thuật số | Đầu ra rơle: Kỹ thuật số 3A 250VAC Đầu ra: 100mA tối đa 30VDC |
|
| Số lượng đầu vào Analog | Nr. | 2 |
| Loại đầu vào Analog | Có thể cấu hình 0/2…10VDC, -10…+10VDC, 0…5VDC, 0/4…20mA |
|
| Điều kiện môi trường | ||
| Nhiệt độ | ||
| Nhiệt độ hoạt động | ||
| min | °C | -10 |
| max | °C | 55 |
| Giảm công suất thực tế | 2,5%/°C trên 45°C | |
| Nhiệt độ bảo quản | ||
| min | °C | -25 |
| max | °C | 60 |
| Độ ẩm | % | 5…95% (không ngưng tụ) |
| Độ cao tối đa | m | 4000m (trên 1000m giảm dòng điện định mức 5%/1000m) |
| Mức độ ô nhiễm tối đa | 2 | |
| Loại quá áp suất | Độ cao III lên tới 2000m (II trên 2000m) | |
| Thông tin vỏ | ||
| Vị trí lắp đặt | Thẳng đứng | |
| Mức độ bảo vệ IP | IP20 | |
| Kích thước (W x H x D) | mm | 258 x 775 x 304 |
| Cân nặng | Kg | 35.6 |
